minimag

20

Das Lademagazin von FMB für Langdrehautomaten im kleinen Durchmesserbereich. Das Prinzip des einstufigen Vorschubs gewährleistet minimale Wechselzeiten der Materialstangen.
FMB Maschinenbau - Hersteller von Stangenlademagazine & Handlingsysteme - Lademagazin turbo turbo micromag 20_Ortho_ISO

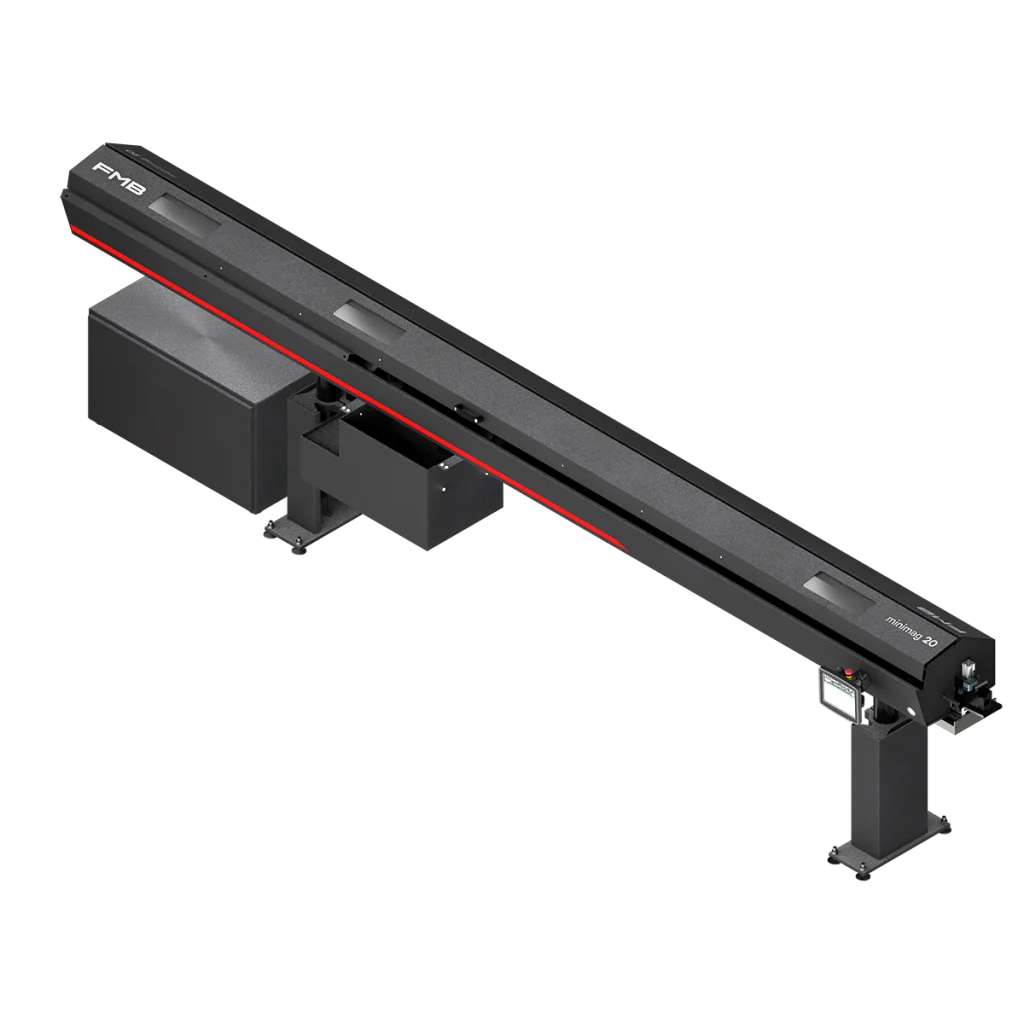

Lademagazin minimag 20

Maschinenfunktionen

FMB Maschinenbau - Hersteller von Stangenlademagazine & Handlingsysteme - Handlingsystem - maschinentraeger-lademagazine

Maschinenträger (kleine Serie)

Basis des Lademagazins ist ein verwindungssteifer Maschinenträger aus gezogenem Aluminium....

Information

Maschinenträger (kleine Serie)

FMB Maschinenbau - Hersteller von Stangenlademagazine & Handlingsysteme - Handlingsystem - maschinentraeger-lademagazine

Basis des Lademagazins ist ein verwindungssteifer Maschinenträger aus gezogenem Aluminium. Dieses zentrale Element nimmt alle Komponenten auf und sorgt für eine solide und genaue Aufnahme der Materialführung und für die nötige Stabilität des Lademagazins. Die Maschinenträger werden auftragsspezifisch bei FMB gefertigt.

FMB Maschinenbau - Hersteller von Stangenlademagazine & Handlingsysteme - Lademagazin - Funktion - RS-Technik

Vereinzelungseinrichtung (kleine Serie)

Die Materialstangen werden auf der seitlichen Auflage bevorratet. Auf den...

Information

Vereinzelungseinrichtung (kleine Serie)

FMB Maschinenbau - Hersteller von Stangenlademagazine & Handlingsysteme - Lademagazin - Funktion - RS-Technik

Die Materialstangen werden auf der seitlichen Auflage bevorratet. Auf den Stangendurchmesser einstellbare Niederhalter sorgen dafür, dass die Materialstangen prozesssicher in den Führungskanal rollen.

FMB Maschinenbau - Hersteller von Stangenlademagazine & Handlingsysteme - Lademagazin - Funktion - Stangenführung - Vorschub

Vorschub und Führung der Materialstange (einstuftig)

Die Vorschubstange ermöglicht ein stabiles und prozesssicheres Nachschieben der Materialstange....

Information

Vorschub und Führung der Materialstange (einstuftig)

FMB Maschinenbau - Hersteller von Stangenlademagazine & Handlingsysteme - Lademagazin - Funktion - Stangenführung - Vorschub

Die Vorschubstange ermöglicht ein stabiles und prozesssicheres Nachschieben der Materialstange. Durch die lineare Bewegung ohne seitliches Ausschwenken ermöglicht die Vorschubstange ein besonders schnelles Wechseln der Materialstange.
Die Materialstange wird im Takt des Drehautomaten nachgeschoben. Der Führungskanal ist mit Öl geflutet und mit werkzeuglos austauschbaren Einlagen bestückt, die auf den Durchmesser der Materialstange (und den Durchlass der Spindel) abgestimmt sind.

Bedientableau

Das mobile, 8,4“ große Bedientableau und wird per Touch bedient....

Information

Bedientableau

Das mobile, 8,4“ große Bedientableau und wird per Touch bedient. Im intuitiv und übersichtlich gestalteten Bedienkonzept finden sich alle Anwender schnell zurecht.

Lademagazin minimag 20

Maschinendaten

*bei Längenvariante 3200; **wird nach Vorgabe der Werkzeugmaschine eingestellt; ***ohne Betriebsstoffe.
