Basis des Lademagazins ist ein verwindungssteifer Maschinenträger aus gezogenem Aluminium....

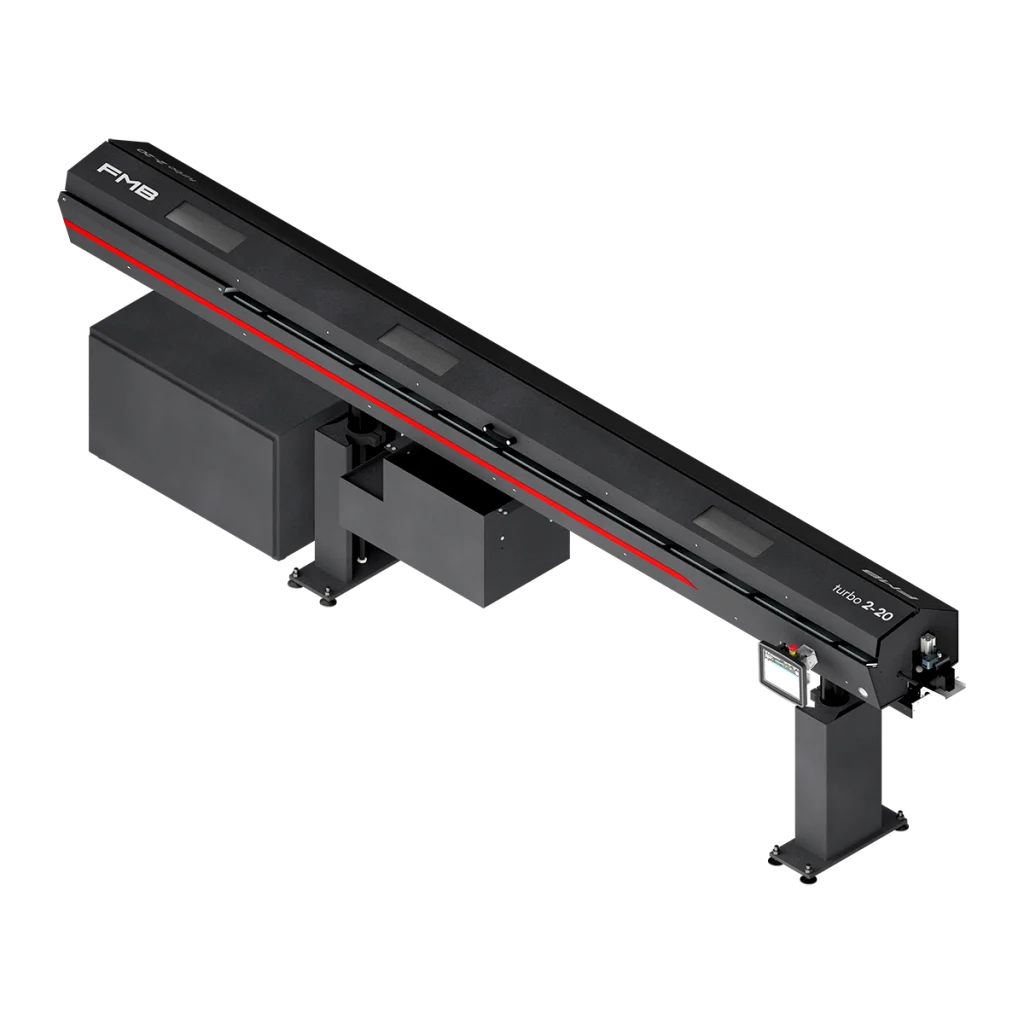

Basis des Lademagazins ist ein verwindungssteifer Maschinenträger aus gezogenem Aluminium. Dieses zentrale Element nimmt alle Komponenten auf und sorgt für eine solide und genaue Aufnahme der Materialführung und für die nötige Stabilität des Lademagazins. Die Maschinenträger werden auftragsspezifisch bei FMB gefertigt.
Die Materialstangen werden auf der seitlichen Auflage bevorratet. Auf den...
Die Materialstangen werden auf der seitlichen Auflage bevorratet. Auf den Stangendurchmesser einstellbare Niederhalter sorgen dafür, dass die Materialstangen prozesssicher in den Führungskanal rollen.
Die Vorschubstange ist einschwenkbar und ermöglicht dadurch eine besonders kompakte...
Die Vorschubstange ist einschwenkbar und ermöglicht dadurch eine besonders kompakte Bauweise des Lademagazins. Sie schiebt die Materialstange im Takt des Drehautomaten nach. Der Führungskanal ist mit Öl geflutet und mit werkzeuglos austauschbaren Einlagen bestückt, die auf den Durchmesser der Materialstange (und den Durchlass der Spindel) abgestimmt sind.
Das mobile, 8,4“ große Bedientableau und wird per Touch bedient....
Das mobile, 8,4“ große Bedientableau und wird per Touch bedient. Im intuitiv und übersichtlich gestalteten Bedienkonzept finden sich alle Anwender schnell zurecht.
| Technische Information | Einheit | Wert |
|---|---|---|
| Ø Vorschubstange (max.) | mm | 23 |
| Stangenlänge 1) | mm | 2200 / 3200 / 4200 |
| Materialstange (min. - max.) | mm | 2 - 23 |
| Ladekapazizät | mm | 235 |
| Ladekapazität (min. Ø/max. Ø) | St. | 117 bei 2 mm/ 10 bei 23 mm |
| Reststücklänge (max.) | mm | 420 |
| Ladezeit* | s | 21 |
| Vorschubgeschwindigkeit | mm/s | 0 - 750 |
| Rücklaufgeschwindigkeit | mm/s | 0 - 750 |
| Betriebsspannung (50/60 Hz)** | V | 3 x 190 - 480 |
| Leistungsbedarf | kW | 1,5 |
| Druckluftanschluss | Mpa (bar) | 0,6 (6) |
| Gewicht*** | kg | 450 / 550 / 6500 |
