turbo

20-100 V

Das Lademagazin von FMB für Kurzdrehautomaten im großen Durchmesserbereich. Die V-Technik ermöglicht eine automatische Durchmesseranpassung mit minimalen Umrüstzeiten. Das massive Maschinenbett aus Grauguss gewährleistet hohe Stabilität und Schwingungsdämpfung für die Verarbeitung von großen Materialstangendurchmessern Die einschwenkbare Vorschubstange ermöglicht kompakte Abmessungen.
FMB Maschinenbau - Hersteller von Stangenlademagazine & Handlingsysteme - Lademagazin turbo 4-52 V

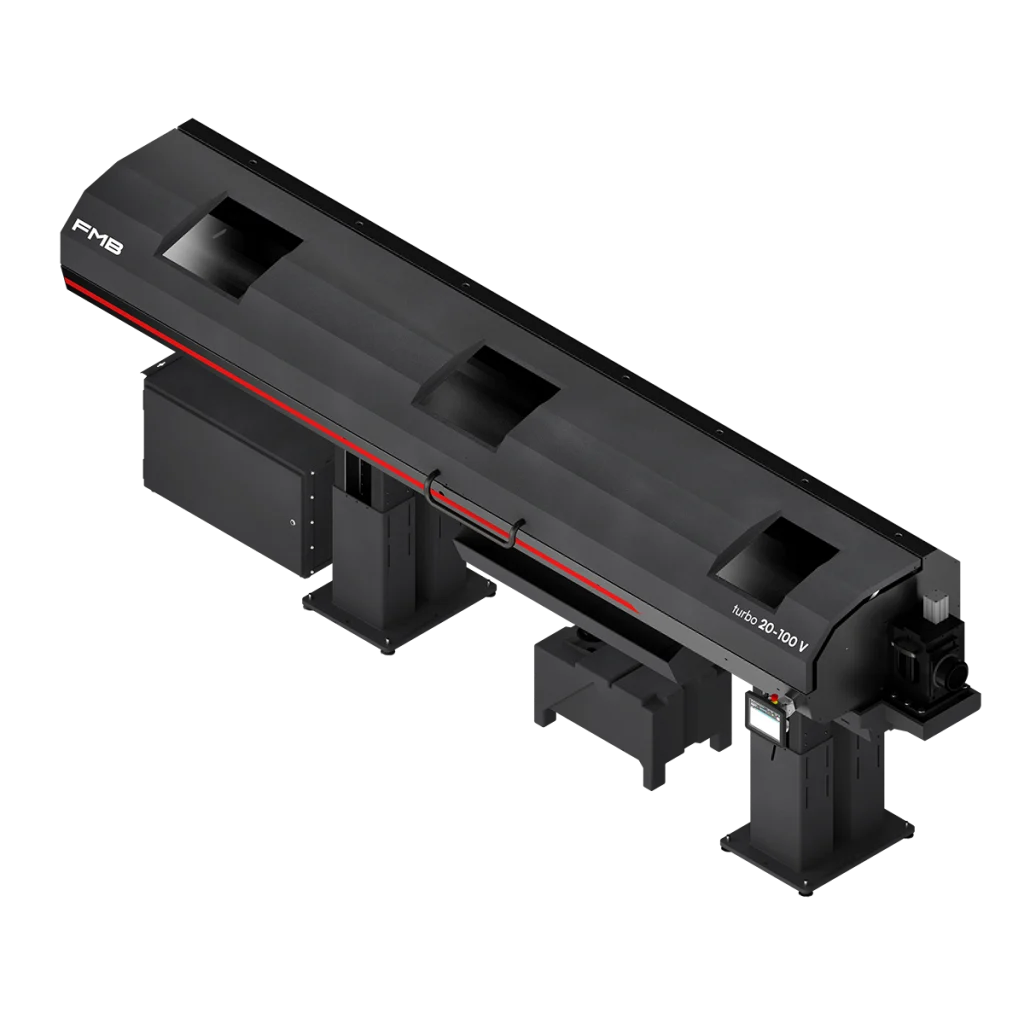

Lademagazin turbo 20-100 V

Maschinenfunktionen

FMB Maschinenbau - Hersteller von Stangenlademagazine & Handlingsysteme - Handlingsystem - maschinentraeger-lademagazine

Maschinenträger (große Serie)

Der Maschinenträger aus massivem Grauguss bildet die solide Basis des...

Information

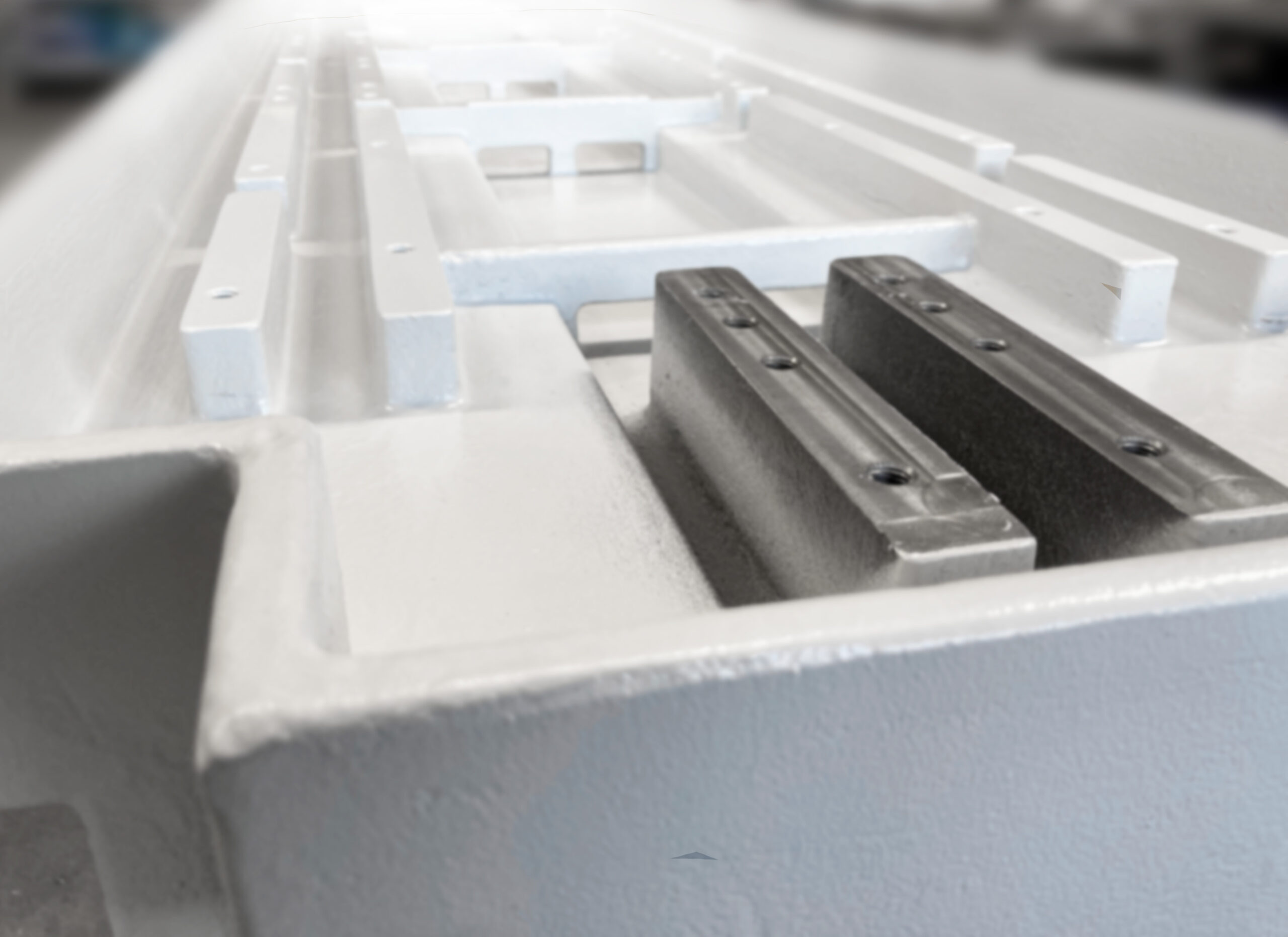

Maschinenträger (große Serie)

FMB Maschinenbau - Hersteller von Stangenlademagazine & Handlingsysteme - Handlingsystem - maschinentraeger-lademagazine

Der Maschinenträger aus massivem Grauguss bildet die solide Basis des Lademagazins und nimmt alle Komponenten auf. Durch seine Masse garantiert er höchste Vibrationsdämpfung und Führungsqualität. Die Maschinenträger werden auftragsspezifisch bei FMB gefertigt.

FMB Maschinenbau - Hersteller von Stangenlademagazine & Handlingsysteme - Geschichte - 1982 - Turbo Patent

Vereinzelungseinrichtung (große Serie)

Die Materialstangen werden auf der seitlichen Auflage bevorratet. Diese ist...

Information

Vereinzelungseinrichtung (große Serie)

FMB Maschinenbau - Hersteller von Stangenlademagazine & Handlingsysteme - Geschichte - 1982 - Turbo Patent

Die Materialstangen werden auf der seitlichen Auflage bevorratet. Diese ist im Neigungswinkel einstellbar und sorgt dafür, dass die Materialstangen prozesssicher in den Führungskanal rollen.

FMB Maschinenbau - Hersteller von Stangenlademagazine & Handlingsysteme - Lademagazin - Funktion - Stangenführung - Vorschub

Vorschub und Führung der Materialstange (zweistufig)

Die Vorschubstange ist einschwenkbar und ermöglicht dadurch eine besonders kompakte...

Information

Vorschub und Führung der Materialstange (zweistufig)

FMB Maschinenbau - Hersteller von Stangenlademagazine & Handlingsysteme - Lademagazin - Funktion - Stangenführung - Vorschub

Die Vorschubstange ist einschwenkbar und ermöglicht dadurch eine besonders kompakte Bauweise des Lademagazins. Sie schiebt die Materialstange im Takt des Drehautomaten nach. Der Führungskanal ist mit Öl geflutet und mit werkzeuglos austauschbaren Einlagen bestückt, die auf den Durchmesser der Materialstange (und den Durchlass der Spindel) abgestimmt sind.

Bedientableau

Das mobile, 8,4“ große Bedientableau und wird per Touch bedient....

Information

Bedientableau

Das mobile, 8,4“ große Bedientableau und wird per Touch bedient. Im intuitiv und übersichtlich gestalteten Bedienkonzept finden sich alle Anwender schnell zurecht.

FMB Maschinenbau - Hersteller von Stangenlademagazine & Handlingsysteme - Handlingsystem - maschinentraeger-V-Technik

V-Technik

Lademagazine die mit der V-Technik ausgestattet sind, verfügen über eine...

Information

V-Technik

FMB Maschinenbau - Hersteller von Stangenlademagazine & Handlingsysteme - Handlingsystem - maschinentraeger-V-Technik

Lademagazine die mit der V-Technik ausgestattet sind, verfügen über eine automatische Durchmesserverstellung für minimale Umrüstzeiten.
Der erforderliche Materialstangendurchmesser wird am Bedientableau eingegeben. Die beweglichen Führungssegmente im Führungskanal sowie die Vereinzelungseinrichtung stellen sich automatisch auf den Durchmesser ein. Dadurch ist das Umrüsten des Führungskanals und der Wechsel der Vorschubstange über große Durchmesserbereiche nicht mehr erforderlich.

Lademagazin turbo 20-100 V

Maschinendaten

*bei Längenvariante 3200; **wird nach Vorgabe der Werkzeugmaschine eingestellt; ***ohne Betriebsstoffe.
