turbo RS 2-20

turbo

RS 2-20

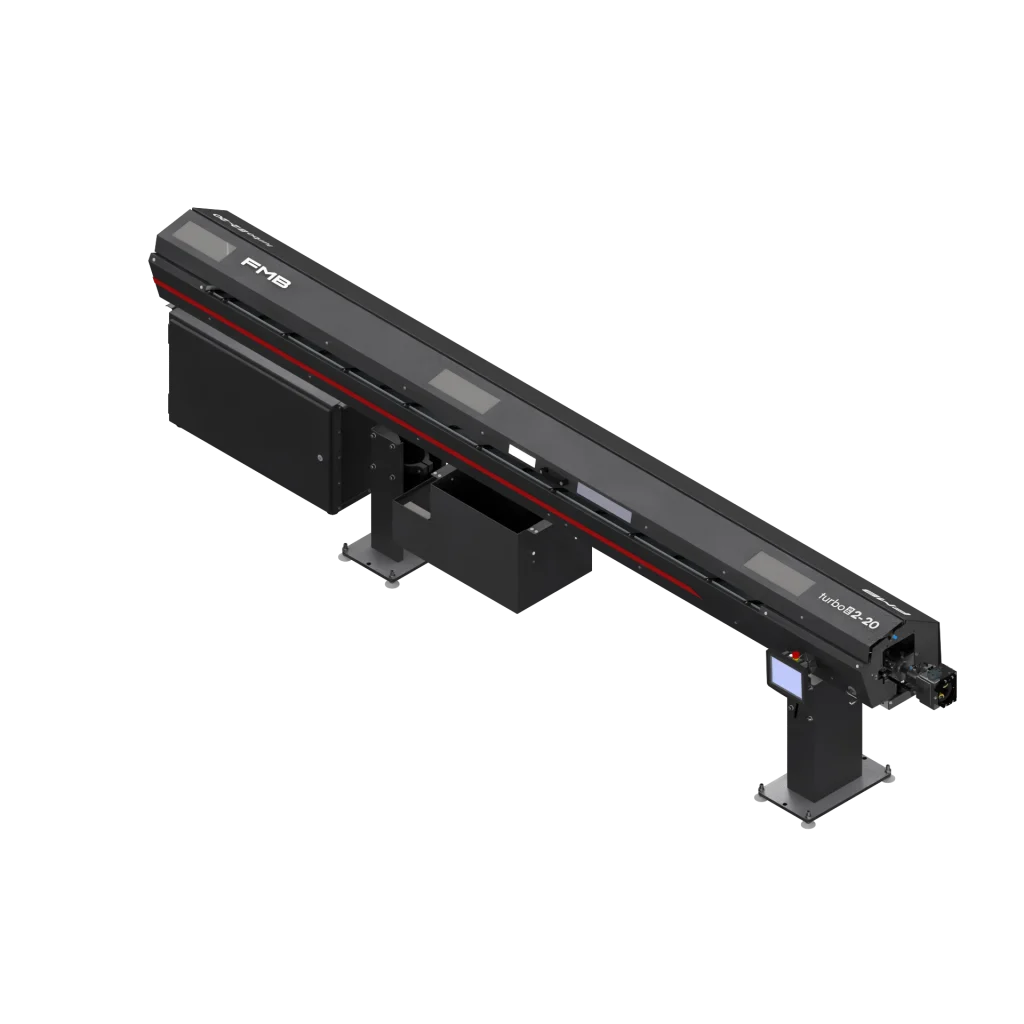

Das Lademagazin von FMB für Langdrehautomaten im kleinen Durchmesserbereich. Die innovative RS-Technik gewährleistet höchste Führungsqualität im Drehprozess. Die einschwenkbare Vorschubstange ermöglicht kompakte Abmessungen.

Lademagazin turbo RS 2-20

Maschinenfunktionen

Maschinenträger (kleine Serie)

Basis des Lademagazins ist ein verwindungssteifer Maschinenträger aus gezogenem Aluminium....

Information

Maschinenträger (kleine Serie)

Basis des Lademagazins ist ein verwindungssteifer Maschinenträger aus gezogenem Aluminium. Dieses zentrale Element nimmt alle Komponenten auf und sorgt für eine solide und genaue Aufnahme der Materialführung und für die nötige Stabilität des Lademagazins. Die Maschinenträger werden auftragsspezifisch bei FMB gefertigt.

Vereinzelungseinrichtung (kleine Serie)

Die Materialstangen werden auf der seitlichen Auflage bevorratet. Auf den...

Information

Vereinzelungseinrichtung (kleine Serie)

Die Materialstangen werden auf der seitlichen Auflage bevorratet. Auf den Stangendurchmesser einstellbare Niederhalter sorgen dafür, dass die Materialstangen prozesssicher in den Führungskanal rollen.

Vorschub und Führung der Materialstange (zweistufig)

Die Vorschubstange ist einschwenkbar und ermöglicht dadurch eine besonders kompakte...

Information

Vorschub und Führung der Materialstange (zweistufig)

Die Vorschubstange ist einschwenkbar und ermöglicht dadurch eine besonders kompakte Bauweise des Lademagazins. Sie schiebt die Materialstange im Takt des Drehautomaten nach. Der Führungskanal ist mit Öl geflutet und mit werkzeuglos austauschbaren Einlagen bestückt, die auf den Durchmesser der Materialstange (und den Durchlass der Spindel) abgestimmt sind.

Bedientableau

Das mobile, 8,4“ große Bedientableau und wird per Touch bedient....

Information

Bedientableau

Das mobile, 8,4“ große Bedientableau und wird per Touch bedient. Im intuitiv und übersichtlich gestalteten Bedienkonzept finden sich alle Anwender schnell zurecht.

RS-Technik

Die RS-Technik ermöglicht eine übergangslose Führung der Materialstange bis an...

Information

RS-Technik

Die RS-Technik ermöglicht eine übergangslose Führung der Materialstange bis an die Spindel des Drehautomaten.
Das bewegliche, mit Öl geflutete Führungsmodul ist direkt an die Spindel des Drehautomaten angebunden, bewegt sich mit dieser und ermöglicht eine konstante Führung der gesamten Materialstange. Dadurch wird die Materialstange auch im Übergangsbereich zwischen Lademagazin und Drehautomat optimal geführt. Die RS-Technik gewährleistet höchste Performance im Drehprozess.

Lademagazin turbo RS 2-20

Maschinendaten

Technische Information	Einheit	Wert
Ø Vorschubstange (max.)	mm	23
Stangenlänge 1)	mm	2200 / 3200 / 4200
Materialstange (min. - max.)	mm	2 - 23
Ladekapazizät	mm	235
Ladekapazität (min. Ø/max. Ø)	St.	117 bei 2 mm/ 10 bei 23 mm
Reststücklänge (max.)	mm	420
Ladezeit*	s	21
Vorschubgeschwindigkeit	mm/s	0 - 750
Rücklaufgeschwindigkeit	mm/s	0 - 750
Betriebsspannung (50/60 Hz)**	V	3 x 190 - 480
Leistungsbedarf	kW	1,5
Druckluftanschluss	Mpa (bar)	0,6 (6)
Gewicht***	kg	450 / 550 / 650
Hub Werkzeugmaschine	mm	bis 400

*bei Längenvariante 3200; **wird nach Vorgabe der Werkzeugmaschine eingestellt; ***ohne Betriebsstoffe.
